Gia công cắt dây EDM chi tiết

Gia công cắt dây EDM là một phương pháp gia công cơ khí chính xác, dùng để tạo ra các chi tiết phức tạp với độ chính xác cao. Với dự phát triển của công nghệ, dịch vụ gia công cắt dây EDM đã trở thành lựa chọn hàng đầu trong các ngành công nghiệp như sản xuất ô tô, khuôn mẫu, hàng không và y tế.

1. Giới thiệu tổng quan phương pháp gia công cắt dây EDM

Gia công cắt dây EDM là kỹ thuật gia công sử dụng tia lửa điện để ăn mòn kim loại, tạo ra các chi tiết có hình dạng phức tạp.

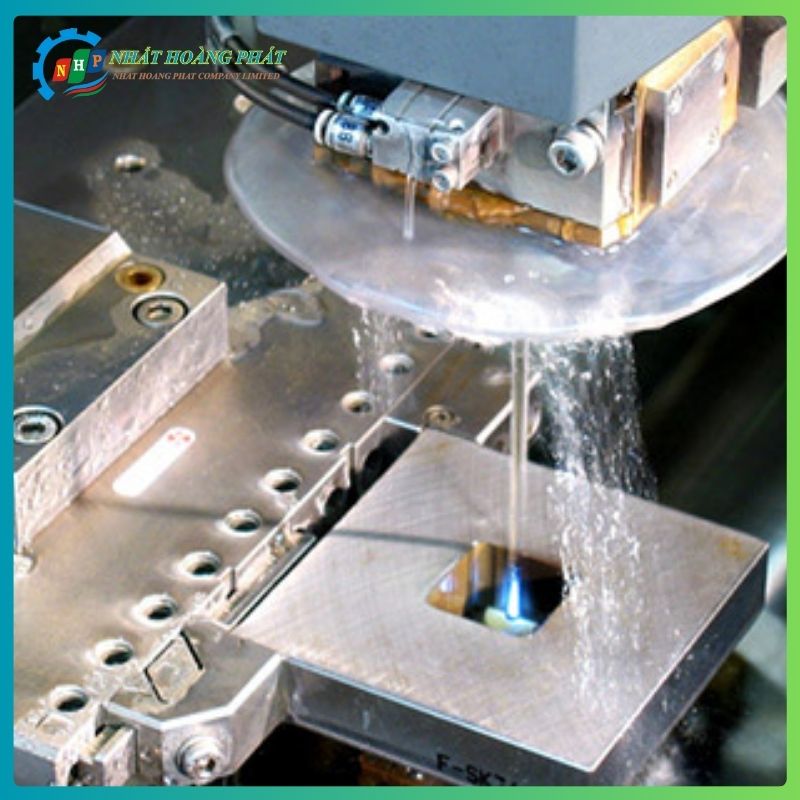

Trong quá trình này, dây cắt EDM đóng vai trò là điện cực âm, trong khi phôi gia công là điện cực dương. Khi dây cắt tiếp cận phôi qua một khe hở nhỏ, nguồn điện cao áp tạo ra tia lửa điện, sinh nhiệt độ cực cao (lên đến 12.000°C), làm nóng chảy và bốc hơi vật liệu tại vị trí cắt.

Kim loại nóng chảy được đẩy ra khỏi vùng gia công nhờ lực điện từ và chất điện môi như nước khử khoáng hoặc dầu.

2. Đặc điểm của dịch vụ gia công cắt dây EDM

Dịch vụ gia công cắt dây EDM mang lại nhiều ưu điểm nổi trội hơn so với các phương pháp cơ khí truyền thống khác như:

• Tăng năng suất: Sau khi lập trình và cài đặt, gia công cắt dây EDM có thể hoạt động liên tục 24/7 mà không cần giám sát liên tục, giúp tối ưu hóa năng suất sản xuất.
• Độ chính xác cao: Gia công cắt dây EDM cho phép tạo ra các chi tiết có biên dạng phức tạp với dung sai cực nhỏ, thường đạt ±0,001mm, lý tưởng cho các ngành như khuôn mẫu, y tế và điện tử.
• Khả năng gia công vật liệu cứng: Phương pháp này có thể xử lý các vật liệu khó gia công như thép nhiệt luyện, inox, titan, hoặc hợp kim đặc biệt, mở rộng phạm vi ứng dụng.
• Không tạo lực cắt: Vì gia công cắt dây EDM sử dụng tia lửa điện thay vì lực cơ học, nó không gây ứng suất dư, đảm bảo độ bền và tuổi thọ của chi tiết.
• Tiết kiệm chi phí: Dây cắt EDM có giá thành thấp hơn so với dụng cụ cắt của máy phay CNC, giảm chi phí sản xuất. Ngoài ra, phương pháp này giảm thiểu hao phí vật liệu, đặc biệt khi gia công các chi tiết phức tạp.

Nhờ vào những đặc điểm nổi trội này mà dịch vụ gia công cắt dây EDM đã trở thành lựa chọn hàng đầu cho các doanh nghiệp muốn tối ưu hóa hoạt động sản xuất mà vẫn tiết kiệm thời gian và chi phí.

3. Quy trình gia công cắt dây EDM

Quy trình gia công cắt dây EDM được thực hiện theo trình tự các bước cụ thể như sau:

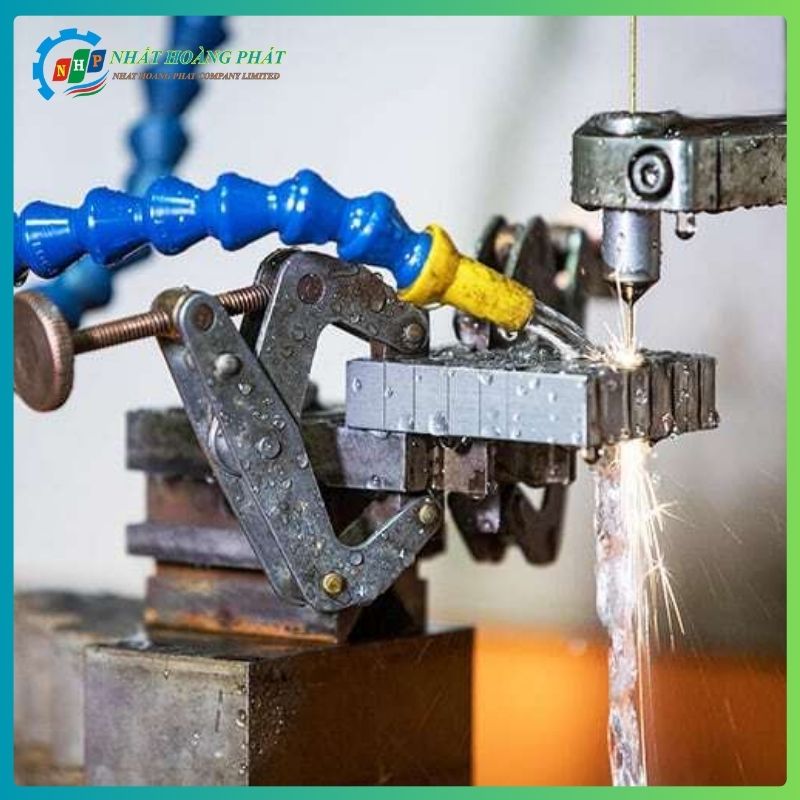

Bước 1: Gá kẹp phôi

Phôi được cố định chắc chắn trên bàn máy bằng các dụng cụ gá kẹp phù hợp, đảm bảo không rung lắc để tránh sai lệch trong quá trình gia công.

Bước 2: Kiểm tra độ phẳng

Sử dụng đồng hồ rà để điều chỉnh độ phẳng của phôi, đảm bảo vị trí gia công chính xác theo bản vẽ kỹ thuật.

Bước 3: Lập trình gia công

Dựa trên bản vẽ, kỹ sư sử dụng phần mềm CAD/CAM (như AutoCAD) để lập trình đường chạy dây cắt, xác định các thông số như tốc độ, khoảng cách và số lần cắt (cắt thô và cắt tinh).

Bước 4: Lấy tọa độ

Dây cắt được chạm vào hai mặt phẳng của phôi để xác định tọa độ gốc, sau đó di chuyển đến vị trí bắt đầu cắt.

Bước 5: Gia công

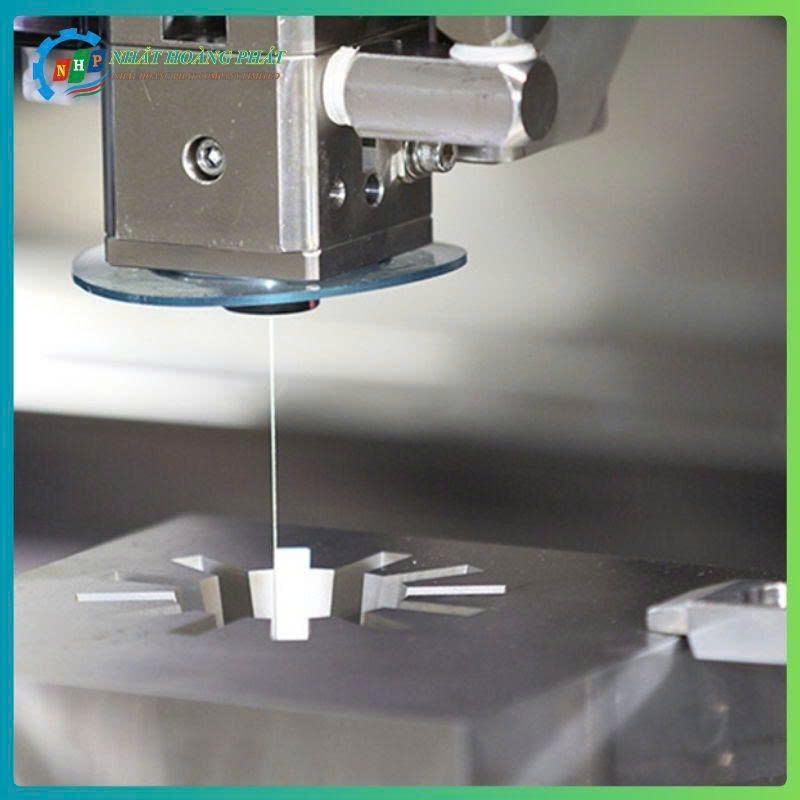

Máy cắt dây EDM thực hiện cắt theo chương trình đã lập trình, sử dụng tia lửa điện để loại bỏ vật liệu khỏi phôi.

Bước 6: Hoàn thiện

Sau khi gia công, chi tiết được kiểm tra, làm sạch, sấy khô hoặc đánh bóng để đạt yêu cầu về độ nhẵn và kích thước.

Một số lỗi thường gặp trong quy trình gia công cắt dây EDM bao gồm gá kẹp không chắc, lập trình sai, hoăc lấy tọa độ không chính xác.

Để tránh các lỗi này, nên thực hiện kiểm tra kỹ lưỡng từng bước, sử dụng thiết bị hiện đại và đảm bảo quy trình được thực hiện bởi kỹ thuật viên chuyên nghiệp.

4. Ứng dụng của công nghệ phóng điện EDM

Gia công cắt EDM được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng xử lý tốt các vật liệu cứng và chi tiết phức tạp như:

• Điện tử: Công nghệ này phù hợp để gia công các linh kiện siêu nhỏ với độ chính xác cao, đáp ứng tốt các tiêu chuẩn y khoa.
• Gia công vật liệu siêu cứng: Gia công cắt dây EDM xử lý kim cương đa tinh thể, nitrit bo lập phương, hoặc vật liệu composite, vốn khó gia công bằng phương pháp truyền thống.
• Sản xuất khuôn mẫu: Gia công cắt dây EDM được sử dụng để chế tạo khuôn dập, khuôn ép nhựa, khuôn đúc áp lực, hoặc khuôn thổi chai PET, đảm bảo độ chính xác cao và bề mặt nhẵn.

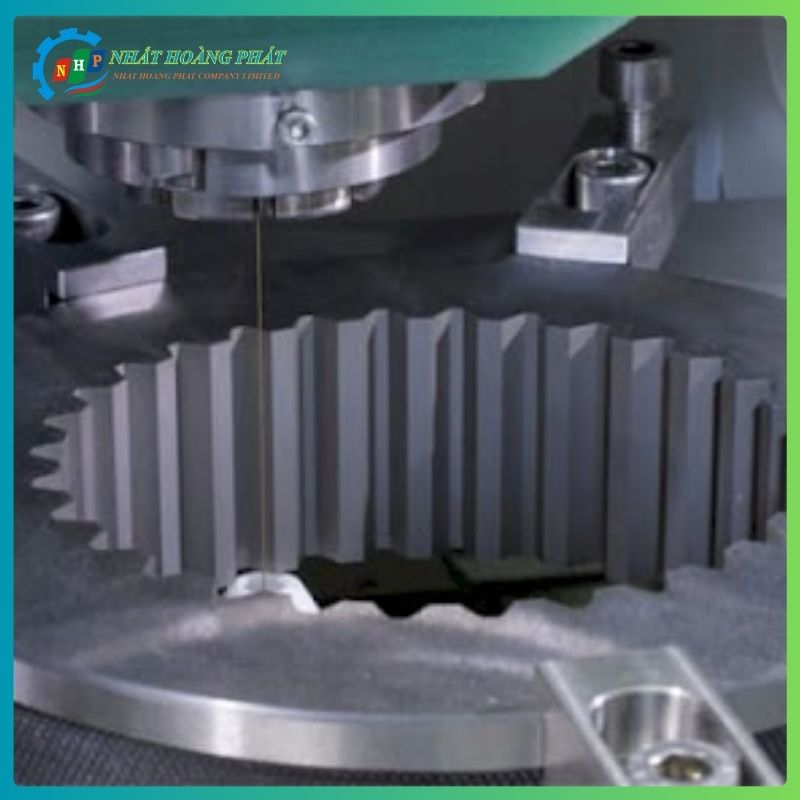

• Hàng không và công nghiệp ô tô: Phương pháp này hỗ trợ gia công các chi tiết như bánh răng, cánh tuabin, hoặc các bộ phận có biên dạng phức tạp như spline, elip, hoặc parabol.

5. Đơn vị gia công cắt dây EDM uy tín

Bạn cần gia công các cho tiết phức tạp, yêu cầu độ chính xác tuyệt đối nhưng vẫn đảm bảo tiến độ và giá thành hợp lý? Nhất Hoàng Phát chính là đối tác hoàn hảo dành cho bạn với dịch vụ gia công cắt dây EDM hiện đại, chuyên nghiệp.

Điều đặc biệt tại Nhất Hoàng Phát:

• Chủ động thời gian, gia công nhanh, cam kết đúng tiến độ.
• Chuẩn xác gần như tuyệt đối, đáp ứng tốt các tiêu chuẩn khắt khe nhất.
• Hỗ trợ kỹ thuật 24/7, luôn sẵn sàng đồng hành cùng khách hàng để giải quyết mọi vấn đề trong quá trình gia công.
• Giá thành cạnh tranh, giúp khách hàng tối ưu chi phí mà vẫn đảm bảo chất lượng.

Với phương châm “Chính xác trong từng chi tiết – Tối ưu trong từng đơn hàng”, Nhất Hoàng Phát đã trở thành lựa chọn uy tín của nhiều doanh nghiệp trong và ngoài nước.

Gia công cắt dây EDM là một phương pháp gia công hiện đại, mang lại độ chính xác cao, với năng suất vượt trội và khả năng xử lý các vật liệu cứng tốt.

Liên hệ với Nhất Hoàng Phát ngay hôm nay để tối ưu hóa quy trình sản xuất và tiết kiệm chi phí với dịch vụ gia công cắt dây EDM nhé!
